1什么是NX BIM

NX BIM（Building Information Modeling）是在NX2212版本上推出的一個全新的應用模塊，用于在NX中快速創建建筑的三維模型。

NX BIM主要特點有：

·高級的3D參數化設計工具讓設計人員能夠快速地設計建筑物，并進行文檔制作

·構建于NX基礎平臺 – 多學科設計工具，提供了包括算法建模、自由形狀建模、鋼結構設計，機械、電氣和管路系統設計MEP，以及非常多的更多的功能

·并行、協同的設計環境，消除了在不相連設計孤島中可能產生的錯誤

·受控的設計環境確保了設計變更被正確處理，使得設計總是處于最新?tīng)顟B(tài)

2NX BIM的主要功能

NX BIM模塊提供了大量的行業專用工具以幫助用戶快速設計建筑物，主要功能如下圖所示：

圖1：NX BIM主要功能

2.1 針對BIM的用戶環境

NX BIM的用戶界面被進行了定制和優化，用于建筑結構的高效創建和編輯，從而使得新用戶快速成為熟練專家 。且NX環境按照建筑設計工作流程被裁剪

·BIM 零件模板為建筑設計快速準備好NX設計環境

·BIM 設計導航器

ü在不同建筑層之間進行快速切換和編輯BIM對象

ü在單個導航器中進行組件和特征的可見性操作和編輯

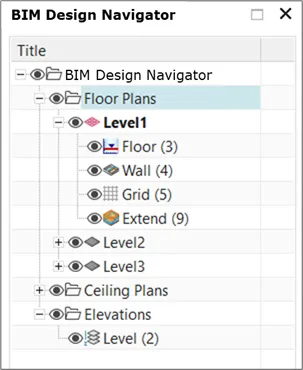

圖2：BIM導航器

2.2 軸網和標高

采用直觀的草圖環境來創建和編輯軸網和標高，快速定位建筑元素

這些線可被定制，以便滿足不同行業 / 客戶標準的顯示類型要求

·軸網和標高標簽會被自動創建，支持AEC設計標準 (例如，數字和字母)

·在對墻、柱、地板、天花板等這些建筑結構元素進行定位的時候，可以方便地參考軸網和標高

·軸網和標高的顯示屬性，例如線寬、顏色、線長、線型，都可以被修改

·標高標簽可輕易被修改(例如，修改標簽增加拐角線)

圖3：軸網線及標高線

2.3 建筑結構庫

可方便地定義用于BIM結構的物料

·可以為每一個建筑元素(例如，墻、地板、天花板等)定義物料層

·可以為每一建筑元素定義物料層選項(例如，墻會有多種類型的外墻、內墻和隔墻等)

·可以輕松地創建和編輯新的結構選項

·結構元素的厚度與定義的結構保持關聯

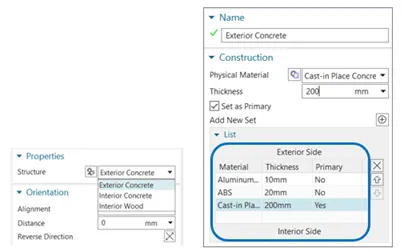

圖4：物料層選項及定義

2.4 房間報告

可以在設計過程中跟蹤房間及其尺寸大小，進行精確的、實時的物料估算

每個房間的面積會關聯更新，可以被導出到一個電子表格，用于物料估算

·通過輸入名字、定義選取房間地板的顏色來定義房間

·房間報告導出房間的信息到Excel，幫助用戶估算地板材料的用量

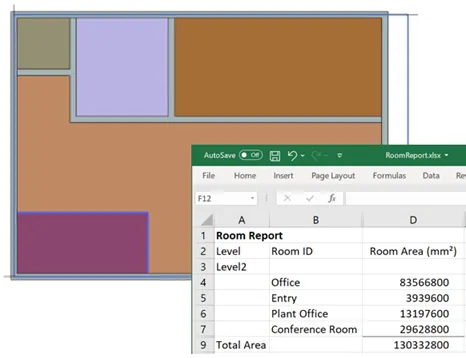

圖5：房間定義及輸出

2.5 BIM對象庫

NX BIM含有一個通用BIM對象的本地庫，以及具有數千對象的在線庫

除了在線庫和包含的BIM對象之外，定制的BIM對象也可被添加到本地BIM庫之中

·NX 重用庫包含了一些開盒即用的BIM樣例對象，定制BIM對象也可被添加到本地BIM庫之中

·訪問CADENAS，獲得大量的BIM分類目錄 (注意：需要CADENAS 重用庫附加模塊)

·采用拖拽的方式將BIM對象添加到設計之中

·參數化的BIM對象可輕松被適應到設計的上下文環境

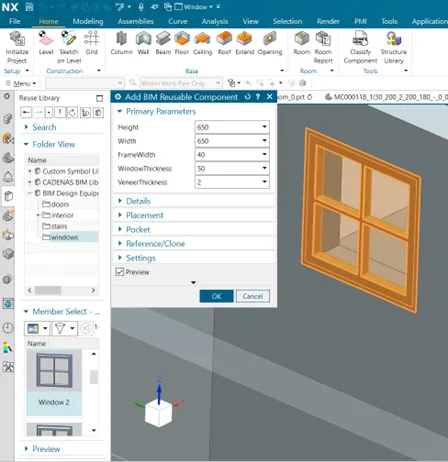

圖6：集成的BIM重用庫

2.5 BIM屬性定義

快速準備符合 BIM ISO 標準的NX模型

根據需要將 BIM 屬性應用于NX組件，滿足IFC 認證的需求

·分類組件確保NX模型包含有IFC轉換和ISO 19650所需的BIM信息

·屬性過濾器指示哪些BIM屬性是強制的、可選的或是客戶指定的

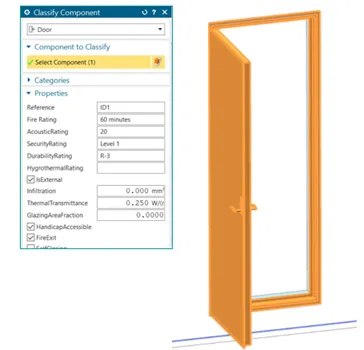

圖7：將BIM屬性應用于NX模型

3模塊信息

NX BIM的模塊信息：

·模塊編號: NX30310

·類型:附加模塊

·可用性: 2022年12月發布的NX 2212及以上版本

·先決條件: NX Mach 包或等同功能

·支持令牌許可控制

CADENAS 重用庫

·模塊編號: NX30701 / NX30702

·類型:附加模塊

·先決條件: NX Mach 包或等同功能

4小結

NX在BIM行業的主要應用優勢有：

·高級的3D參數化設計工具

·構建于NX基礎平臺: 一個多學科設計工具

·并行、協同的設計環境

·受控的設計環境

圖8：NX BIM模型示例
