摘要：設計重用無處不在，設計重用至關重要，其意義這里不再贅述。前一篇文章已和大家分享了NX標準件庫的應用和CADENAS標準件庫，本文將深入到對象級，和大家分享NX的另一個層級的重用：對象重用。

1   NX中的可重用對象簡介

我們知道，零件三維建模時，零件上往往有大量的局部特征，而這些各種形狀的局部形狀“長”在基本形狀的基礎之上，共同構成了最終的零件。在我們?cè)O(shè)計師的日常建模過程中，我們會發現，大部分、甚至絕大部分的局部形狀，在通常情況下，會在建模過程中反復出現。每次都通過傳統方式逐個建模，效率就非常低下，那么您是否想通過將這些局部形狀，無論是三維或者二維形狀，做成可重用的局部形狀，相當于小的模塊單元，反復重用于新模型的創建中呢？NX的對象重用就給我們提供了很好的解決方案，幫助我們快速“組合”出我們的零件模型。

那么NX中，哪些對象是可以重用的呢？實際上，NX的可重用對象類型非常豐富，三維的局部形狀、規律曲線、自定義特征，二維的截面形狀、自定義符號等等，都可以進行重用。本文將和大家分享這部分的重用。

下圖顯示的是NX重用對象庫的例子，里面有凸臺、規律曲線（方程曲線）、標記符號、沖壓凸起、筋板、卡扣等。

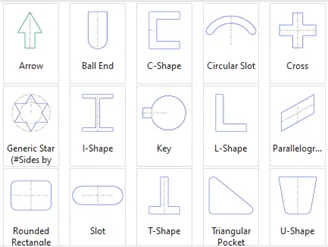

除了上述的對象，也有參數化二維截面，里面已預置了不少常見的截面形狀，可以很方便地以草圖的方式進行重用。

還有用戶自定義特征庫，方便用戶將自己的常見特征做成自定義特征進行重用。

此外，NX還有更多的高級、智能的重用，例如算法建模中算法的重用、MBD中的邏輯規則的重用、操作記錄（Journal）的重用等等。這部分的內容，我們以后再和大家分享。

2   NX中的可重用對象的使用

在NX里，上述的可重用對象的使用也是非常的簡單。我們可以從NX圖形窗口的左側，找到重用庫的資源條標簽頁，點開就能看到缺省的重用庫的樹狀結構，可以看到全部類型的重用資源。

接下來我們就依次了解一下各類對象的重用方法。

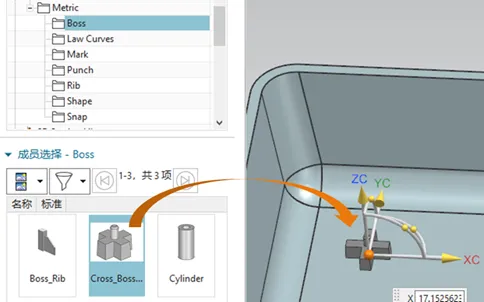

首選我們看一下重用對象庫。對于重用對象，我們只要找到庫資源，直接拖拽到圖形區的模型的某個面上，當面高亮?xí)r，松開鼠標，對象將被放置在該面上，如下圖，

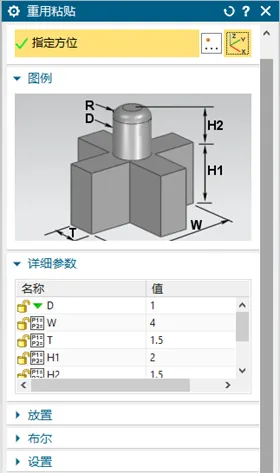

然后在彈出的界面上設置參數，如下圖，

界面很簡單，保證你一看就會，我就不贅述了。

對于重用規律曲線（常見的方程曲線）、2D截面（草圖），重用的方式是類似的。將規律曲線直接拖拽到目標面上，松開鼠標左鍵，然后定義參數即可。如下圖，

對于重用2D截面形狀（草圖），也是類似的。拖拽到圖形區的某個安放面上之后，可以用動態手柄先調整草圖的方向，

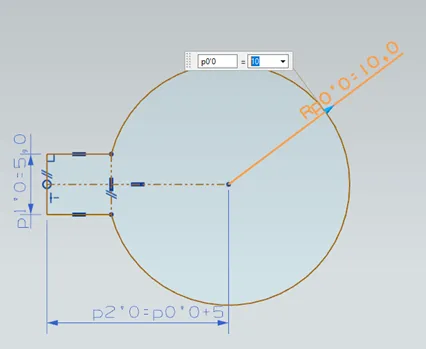

確認后，再雙擊該截面曲線以激活草圖，進一步進行草圖參數的編輯，包括修改尺寸、增加輪廓曲線及添加約束等。

在NX里對于重用對象來說，方法是不是很簡單呢？

3   可重用對象的定制

到這里您可能迫不及待地想知道，我是不是可以擴充庫資源呢？又怎么擴充呢？

放心，NX的重用庫的架構是很開放的，你可以很方便的定義并擴充庫資源。下面就簡單的介紹一下這個過程。

可重用對象的定制可以簡單的分為兩步。一是創建資源，二是定義入庫。

創建資源就像是我們常規的建模操作一樣，把需要重用的對象或輪廓草圖先創建出來，不過考慮到對象需要重用，就適當注意下建模方法及參數設置即可，此處就不展開講了。

定義入庫也很簡單，可以按下面的步驟進行：

1. a)     增加一個庫節點。

選擇庫管理按鈕，如下圖，

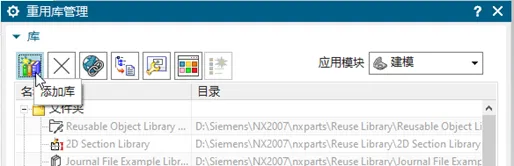

在打開的對話框里，選擇添加庫按鈕，如下圖，

指定一個目錄，庫資源將存儲在該位置。

1. b)     定義重用對象。

接著在新增的庫目錄上按鼠標右鍵，選擇定義可重用對象，進行庫資源的定義。

在彈出的對話框上進行可重用資源的定義，如下圖，

這里包括選擇對象的重用類型是面、體、特征還是截面等等，以及定義名稱，定義預覽圖像等等。完成這個過程，可重用資源就可以顯示在你的庫目錄中了。

是不是超級簡單呀?？烊ピ囈辉嚢?。

如果是定義企業級或者部門級的可重用資源，那么就需要仔細規劃一下了。建議由專門的人來做規劃，并創建資源和分類入庫。這樣庫資源的目錄分類、圖片風格、資源的一致性等等就更有保證，設計師檢索和使用這些資源時體驗也就更好了。
