1       PMI顧問簡介

隨著MBD技術的不斷發展以及在各企業中的深入應用，三維標注也越來越多應用于工程實踐中。但在三維標注的過程中如何保證三維標注的合規性，如三維標注是否符合ISO標準或AMSE標準等。這種檢查以往往往依賴于工程師的經驗，過程繁瑣且極易出錯。

NX新版本的PMI顧問即是針對三維標注合規性的自動化檢查工具，用戶可設定企業的三維標注的規范，然后通過程序來保證所有創建的三維標注符合企業所設定的標準。

2       配置PMI顧問

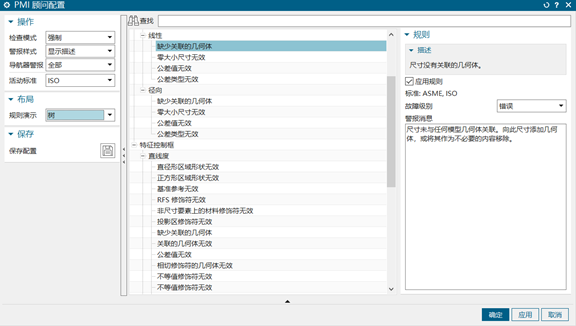

在NX中選取菜單——PMI——顧問——配置命令來對PMI規則進行定制。

注：默認不允許用戶對PMI顧問設置進行修改，用戶可通過對用戶默認設置的調整來修改此配置。

在PMI顧問配置界面中，用戶可以定義：

·      檢查模式

·      警報樣式

·      導航器警報

·      活動標準

·      故障級別

檢查模式

用戶可以定義當創建/編輯PMI時，若PMI不符合標準規范時的處理方式；

• 建議：提示警報，但用戶可正常創建/編輯，如下圖所示：

• 強制：不允許用戶創建，并提示以下信息

• 無：創建/編輯過程中不做規范符合性檢查

警報樣式

當PMI不符合規范時，僅顯示警報信息或顯示更多的錯誤信息以幫助用戶定位錯誤。

導航器警報

定義在導航器中是否僅顯示錯誤的PMI，或顯示全部PMI

活動標準

定義使用什么標準來對PMI標準進行驗證，目前支持ISO和AMSE標準

故障級別

可針對每個檢查項分別定義級別。有三個級別可供用戶進行定義，分別是錯誤、警報和信息。

3       PMI顧問檢查內容

目前PMI顧問可針對三種類型的標注進行檢查，分別是基準、尺寸以及形位公差，每個檢查大類下面分多個檢查項。

基準檢查

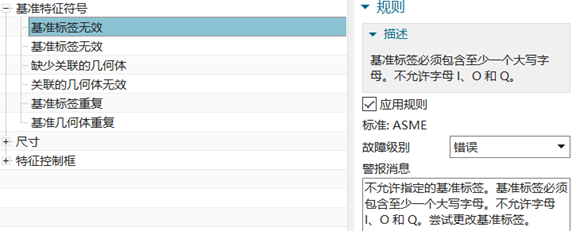

基準檢查的項如下圖所示，選中每一個規則后，即可在右邊看到檢查項檢查的具體內容，以及定義故障級別。

尺寸檢查

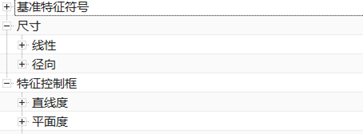

尺寸檢查的項如下圖所示：

形位公差檢查

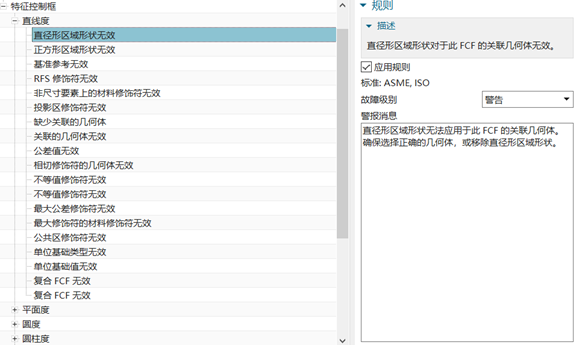

形位公差檢查項如下圖所示，系統針對每類形位公差均有不同的檢查項，用戶可按需定制。

4       運行PMI顧問

當對PMI顧問定制好后，用戶可在創建/編輯過程中自動進行PMI檢查，后完成標準后統一進行檢查。

選取菜單——PMI——顧問——建議命令以執行PMI檢查。PMI檢查的結果會顯示在圖形界面中，用戶也可在HD3D導航器中查看每個錯誤的具體信息。

在用戶運行PMI檢查時，系統會將所有PMI顯示在當前視圖中，以方便用戶查看結果。如下圖所示：
