NX外觀管理

Dec 27 2023 17:00

1. 外觀管理介紹

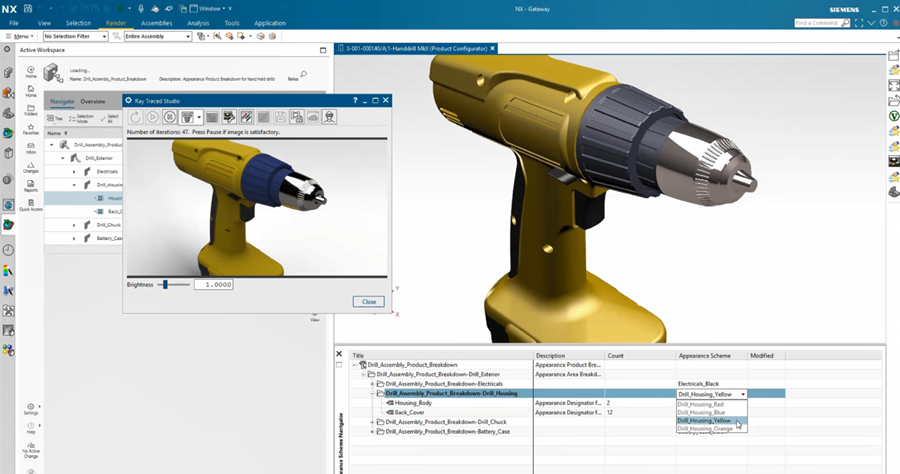

在客戶進行產品設計時，所需要管理的并不僅僅只是產品的三維模型，同時還需要管理產品的視覺外觀。而產品外觀的結構通常不同于產品的工程結構?，F(xiàn)在通過使用NX新的外觀管理模塊，可以讓用戶在設計產品的同時創建產品的外觀結構以更方便的評估產品的外觀選項。用戶可以使用不同的材料和紋理為產品創建多個外觀，并將其另存為外觀方案。NX 通過創建一個包含這些外觀方案的外觀方案文件(ASF) 并將此 ASF 文件與客戶的工作部件進行關聯。在創建了多個外觀方案后，用戶可以對這些方案應用高端渲染以可視化部件的外觀。

2. 外觀管理的創建流程

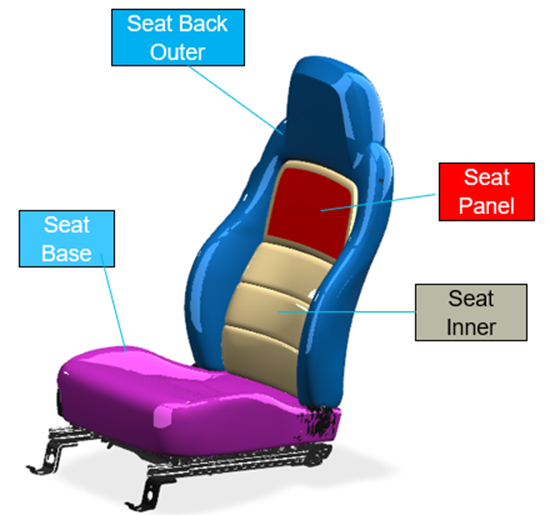

要創建外觀方案，必須先將幾何體直觀地分割為多個區域，然后為每個區域指派不同的材料和紋理。 這些創建的區域即是外觀指示符。指派給外觀指示符的幾何體是用戶要更改其外觀的幾何體，以便用戶可以比較模型的外觀。當用戶將材料或紋理指派給外觀指示符時，NX 不會將材料或紋理與零件保存在一起，而是僅在外觀方案文件中保存材料或紋理的名稱。 加載外觀方案時，NX 在庫文件夾和紋理文件夾可視化首選項中指定的選項中搜索材料和紋理。下圖表達了一個產品的外觀結構，在NX外觀管理模塊中，將此產品產品外觀拆分（Product Appearance Breakdown） - 表示產品外觀是如何進行組織的，通常與工程BOM不同

1.座椅底座（Seat Base）

2.座椅靠背外側 （Seat Back Outer）

3.座椅靠背內側 （Seat Inner）

4.座椅面板 （Seat Panel）

使用外觀方案的工作流程如下所示：

1.使用命令加載方案加載包含外觀方案的文件。

2.使用命令新建方案創建新方案。

3.使用命令指示符創建指派給對象的外觀指示符。

4.使用外觀方案導航器將材料或貼花標簽指派給外觀指示符。

5.使用保存方案來保存外觀方案。

6.創建其他外觀方案并應用不同的視覺材料。

7.通過將高端渲染應用于外觀方案來可視化模型的外觀。

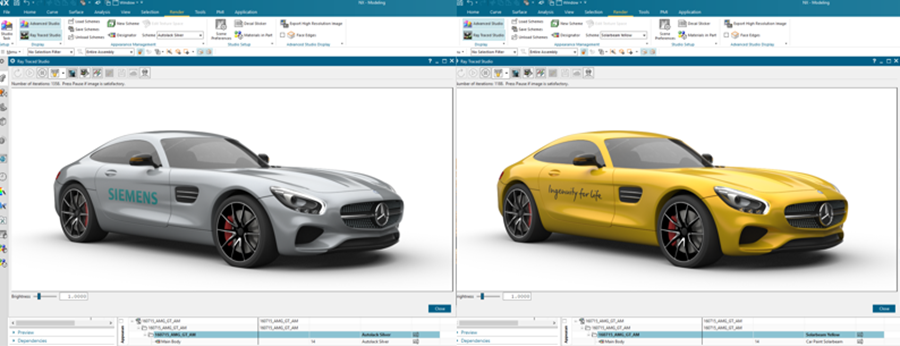

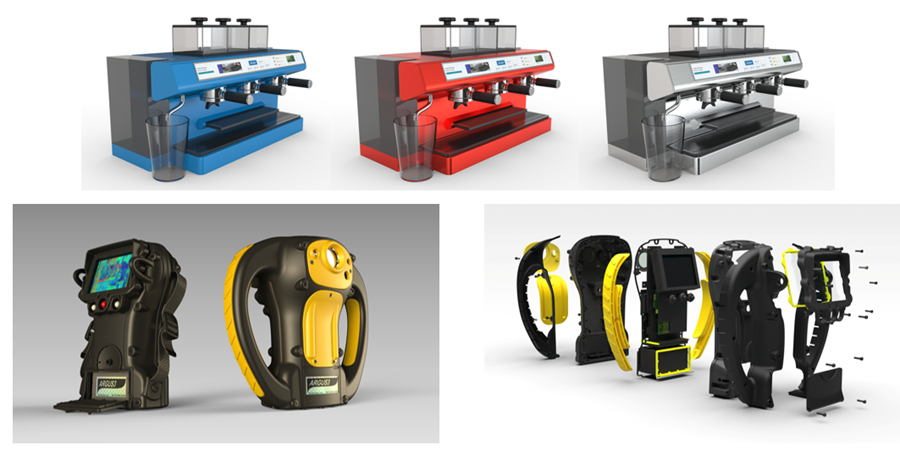

外觀區域和指示符可被賦予零件或裝配，從而分離了可視化的復雜性，下圖即為通過外觀管理實現的不同渲染方案示例。
