1   車燈行業CAE技術需求

汽車車燈作為汽車必不可少的一個組件，在夜間照明，行車信號，大霧天氣防撞，轉向標志等方面發揮著重要作用，是汽車安全行駛的重要保障。長期以來，人們在做車燈設計時更多的關注于光學設計，但是隨著市場對質量、精度、亮度及可操作性等要求越來越嚴格，對車燈總體的設計和分析逐漸被人們關注。

車燈的氣密性問題一直困擾著車燈的開發人員，良好的氣密性是提高車燈照明效果，延長車燈使用壽命的重要保證，如果車燈的氣密性不好，將造成車燈內引起結霧、積水、凝霜、破壞透光效果等一系列的問題，直接危及行車安全。車燈的產品設計師在車燈設計過程中，可以考慮對車燈的密封墊圈進行分析，提高墊圈的密封質量，從而提高車燈的氣密性。

車燈作為汽車的一個重要組件，模態及振動分析很有必要，目前主機廠已經對車燈供應上提出相應的振動測試實驗要求，要求車燈在振動過程中，車燈及部件的固有頻率，要避免與激振頻率發生共振，同時要求在振動的情況下，車燈內部部件，特別是車燈支架，要求滿足動強度要求。

車燈的總體設計時，往往更多的是考慮外觀造型的流線美，而忽略了車燈的選材、溫度場和流場等一系列問題，而在實際應用過程中，局部過熱，造成零件受熱變形、甚至燒熔，冷熱不均勻，造成局部結霧，車燈內部溫度場和流場問題嚴重影響到車燈的品質和質量，逐步被客戶和設計人員所關注，如何更好的解決好車燈的散熱問題，讓車燈在滿足外形要求的情況下，通過對車燈部件和材料進行選型，局部進行強化處理，提高車燈的散熱性能，對車燈設計提出了更好的挑戰。

2   Simcenter 3D在車燈行業的應用

SIMCENTER 3D在工業的應用已經越來越廣泛，模擬的方式也更貼近真實世界的模型，充分發揮SIMCENTER3D在多物理場分析的卓越能力。SIMCENTER 3D提供了多種類型的求解器，應用范圍包括結構靜力學、動力學、優化、疲勞、機構運動、熱力學和流體動力學等多個領域，讓使用者可以更方便針對不同的問題選用不同的求解器進行求解，并可在同一界面中切換不同的求解器，仿真加工流程與不同的環境歷程，透過穩定的并行運算效能加速運算，直接提供工程師最方便的研發仿真平臺。

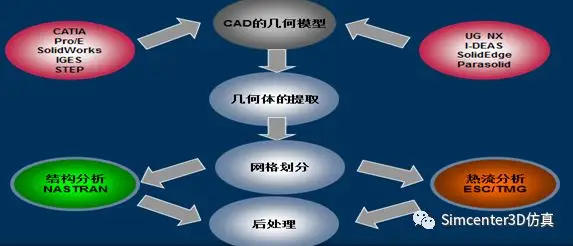

Simcenter 3D車燈分析的流程圖：

2   車燈結構強度（隨機振動）分析

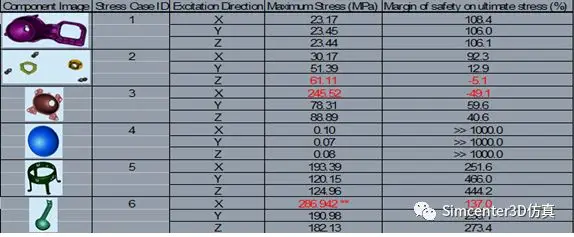

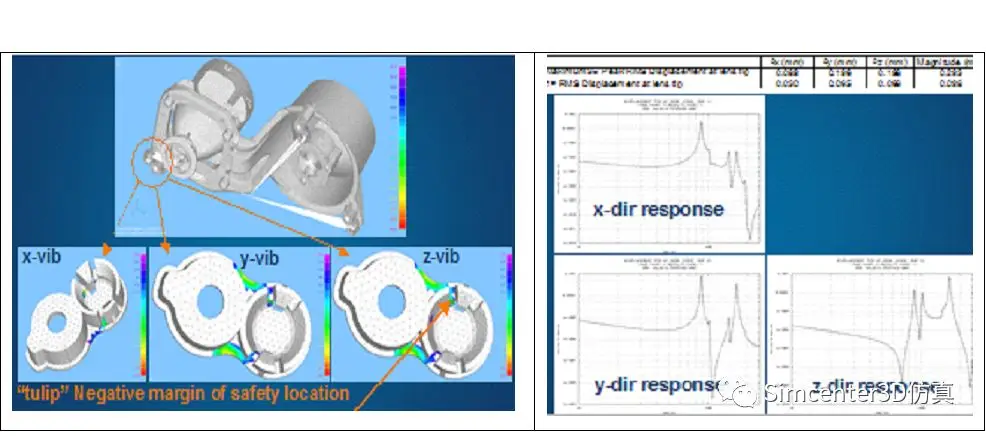

車燈內部部件的結構強度非常重要，汽車的振動對車燈內部部件產生影響，要求我們做車燈設計時，要保證車燈內部部件，特別是車燈內部支架等部件，在汽車在極端車況下，不能夠損壞，能夠保證車燈的正常工作運行。使用NX Nastran的動態響應分析模塊，對燈體進行隨機振動分析，模擬車燈在振動試驗臺上，承受隨機激勵的情況下，分析車燈各部件的結構的強度和剛度。

2.2車燈模態分析

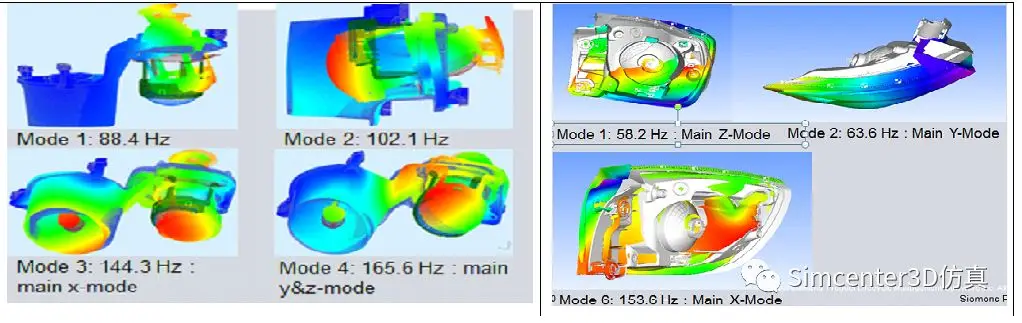

車燈作為汽車部件，使用NX Nastran結構分析功能，對車燈進行模態分析，同時，在NXNastran中，我們可以分析帶接觸的模態，能夠更加準確的分析車燈的固有頻率，從而更加準確的判定車燈結構是否會跟外界激勵頻率發生共振。

2.3   車燈散熱分析

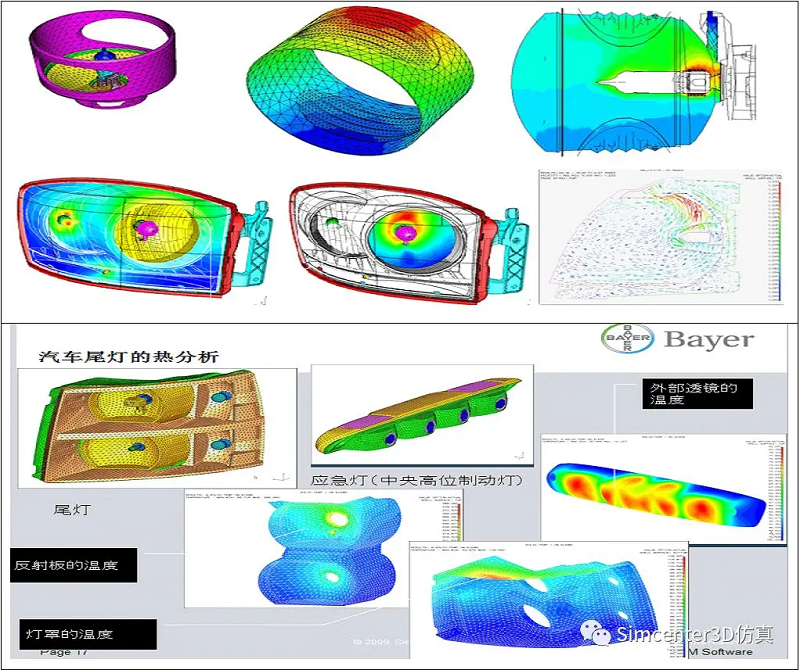

汽車車燈散熱分析存在幾個挑戰，從學科上講，車燈散熱涉及到兩個有限元的兩個領域，熱力學和流體動力學，并且同時需要考慮熱力學和流體動力學的耦合問題，Simcenter 3D的熱流耦合仿真工具能夠完美的解決這個問題，不需要用戶額外的進行控制，能夠自動的調用相應的求解器進行耦合仿真。從模型上講，車燈的結構比較復雜，特別是內部流體域腔體，復雜車燈可能存在多個腔體，如何能夠更好的處理車燈的CAD模型，一直困擾著分析工程師，NX提供了強大的建模功能，特別是非參模型編輯修改功能，使得工程師能夠快速的處理車燈模型，并且通過強大的網格劃分功能，快速完成車燈散熱分析模型建立。從仿真模擬上講，車燈傳熱涉及到傳熱的三個方面，傳導、對流和輻射，特別是熱輻射是車燈傳熱的主要方式。Simcenter 3D的熱分析中提供了高級熱輻射技術，能夠精確地模擬復雜車燈復雜腔體的熱輻射傳導問題，其中輻射建?？梢阅M完整的輻射交換的模型、模擬漫射\反射\投射\吸收、幾何體連接問題，其中解算技術特點，能夠自動計算復雜封閉腔體的視角系數、擁有確定性的光線追蹤的鏡反射技術、能夠排除殘余視角系數反復改進視角系數。自由對流更是更夠模擬車燈實驗的環境狀態。

2.4車燈結霧及冰熔解分析

Simcenter 3D的熱流分析解算方案包含了全面的溫度和霧化模型技術，能夠通過設定初始的溫度和濕度條件來模擬霧化和蒸發過程。同時可以考慮封閉腔體的密封盒通風孔，通過分析得到實時的溫度、濕度和水積累量，通過水積累量來判定霧化情況。

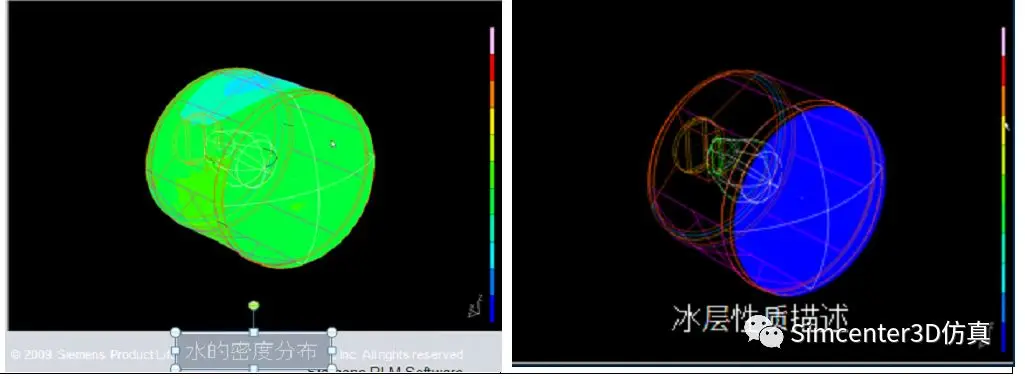

車燈在寒冷的溫度下，車燈外面會結冰，通過Simcenter 3D的高級熱流耦合分析，能夠模擬前透鏡上冰融化的過程，通過冰完全融化的總時間來對冰熔化的行為進行判定，在分析過程中，薄的冰層可以通過帶改變狀態屬性的殼單元來模擬，冰單元和透光鏡單元之間采用熱固直接耦合來建立熱傳導，通過分析，我們能夠得到冰的性質、冰的餾分和冰層的蒸發時間等。

2.4分析結果和實驗結果對比

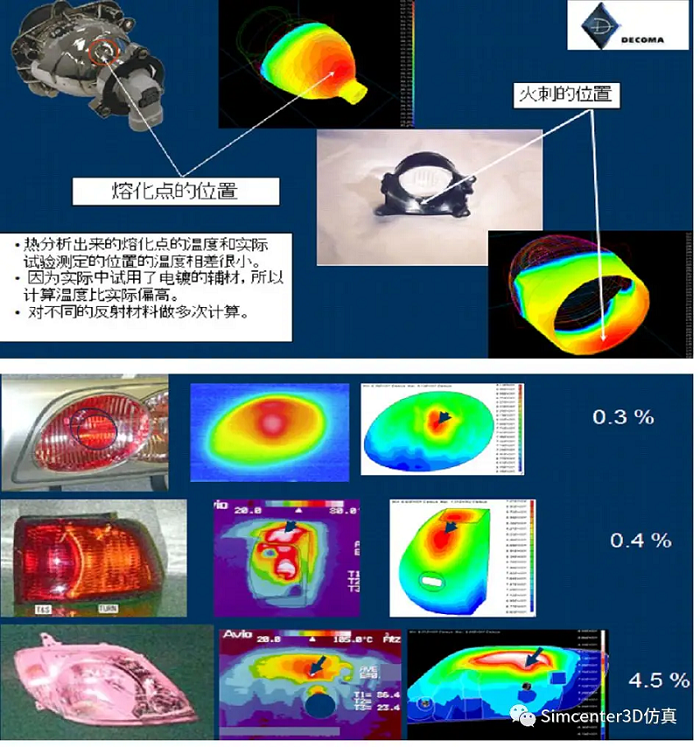

日本豐田汽車和美國斯坦利的工程師都使用了Simcenter 3D進行了車燈德爾相關分析，并把分析的結果和實驗的結果進行了對比，發現Simcenter 3D分析的結果和實驗結果具有高度的一致性，也同時驗證了Simcenter 3D在車燈行業的分析標準。

3     Simcenter 3D的優勢和效益

當前，CAE 技術成為設計的主流，企業已經將分析提到新的地位?，F(xiàn)代的產品設計完全基于分析模擬和優化的結果，產品設計人員在設計的最初階段便開始用分析仿真工具，在制造之前全面把握產品的性能，避免不必要的樣機試驗，以縮短設計周期，降低成本，從而在激烈的市場競爭中占據主動和有利的地位。可以斷言誰先掌握了這一先進的技術并能盡早地將其成功運用于產品設計的各個階段，誰就能夠在產品開發過程中不斷地增強自身的創新能力和應變能力，在激烈的市場競爭中占據主動和有利的地位。仿真應用就是利用數值方法研究產品的性能

Simcenter 3D最顯著的特點是對新流程的支持。其中，在開發流程中通過無縫共享數據實現分析與設計幾何相關，徹底消除數據傳輸轉換和幾何修復造成的瓶頸，是實現設計與分析并行進行、相互作用的關鍵，是產品開發成員在明確分工情況下高效協同的前提，也是構成快速創新設計平臺的基礎。Simcenter 3D僅是結構分析與可靠性設計的單元技術，更是嶄新流程的使能工具。
