1.概述
在進行壓氣機和泵類建模時,如何將其設計得到的2D幾何輪廓,轉換為仿真計算所需的體積和面積隨旋轉角度變化的數值文件,非常關鍵也非常困難?,F(xiàn)新版Amesim提供標準的binary

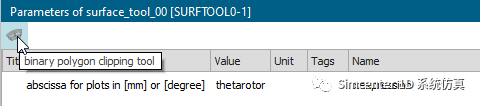

polygon clipping tool,能夠快速、準確的解決該問題。啟動工具按鍵如下:
2.操作如下
2.1輪廓設置

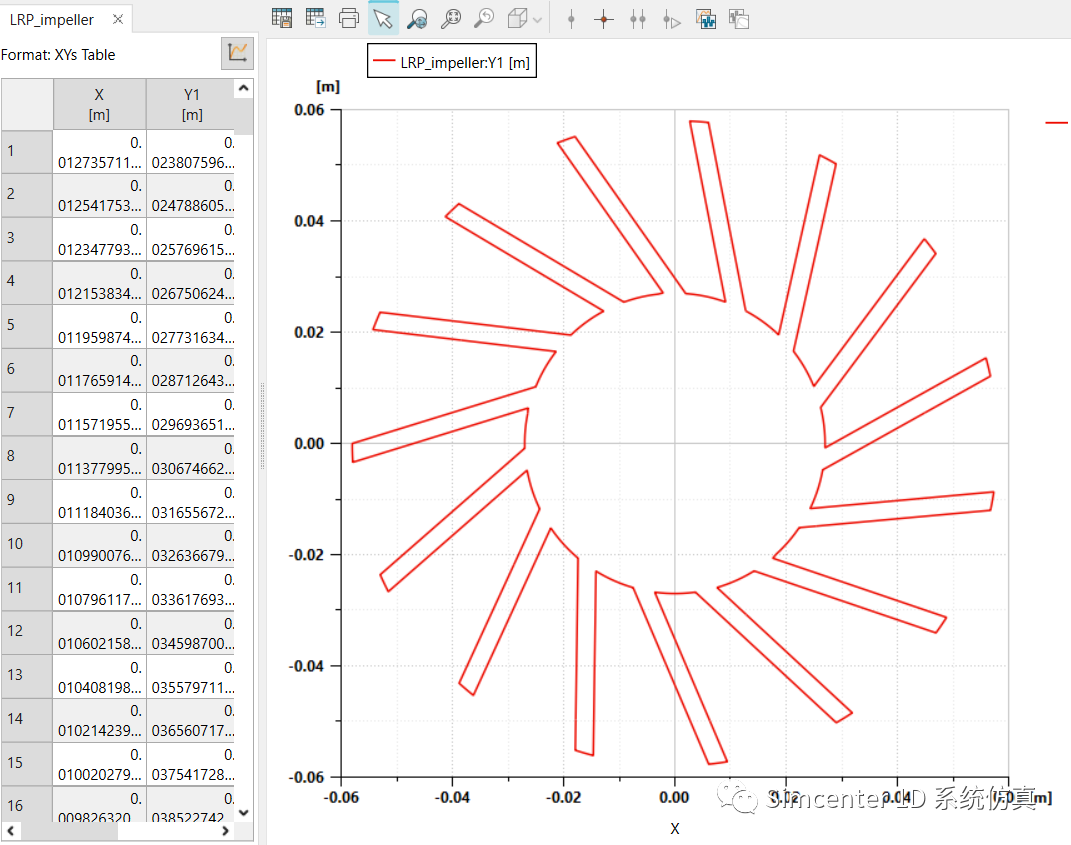

按照xy的格式設置2D輪廓,impeller輪廓如下:

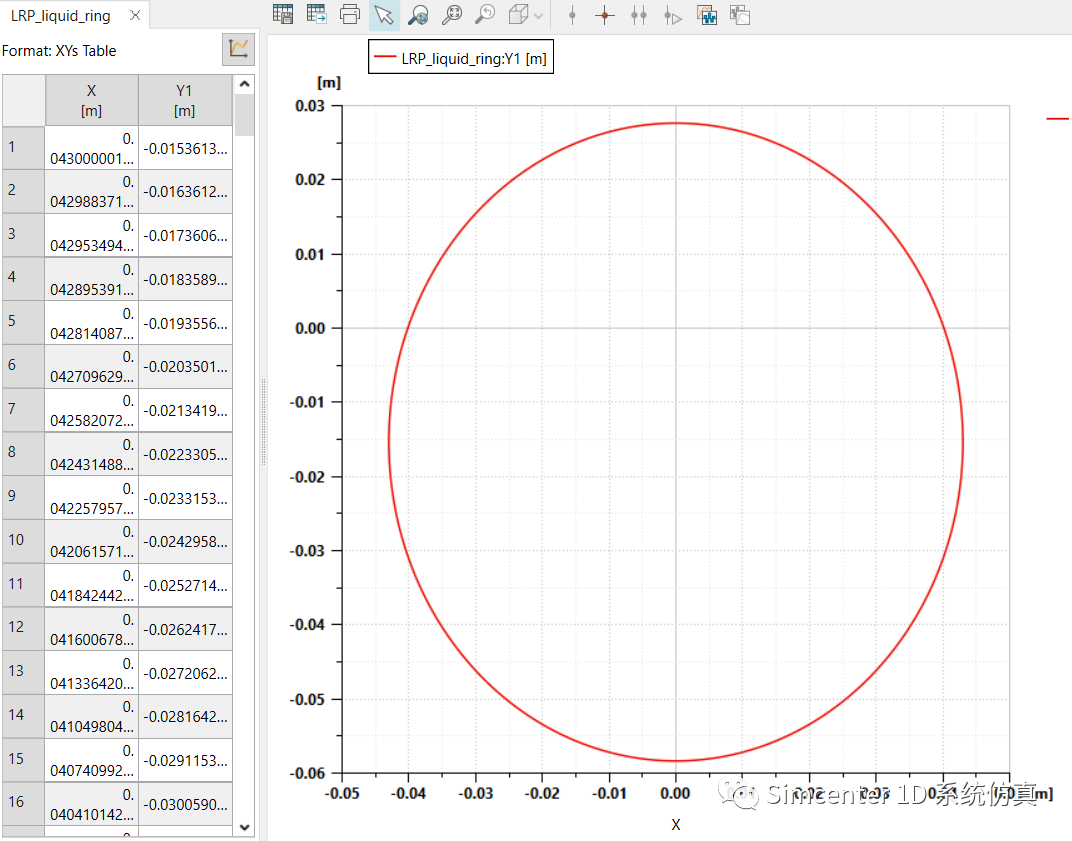

Liquid_ring輪廓如下:

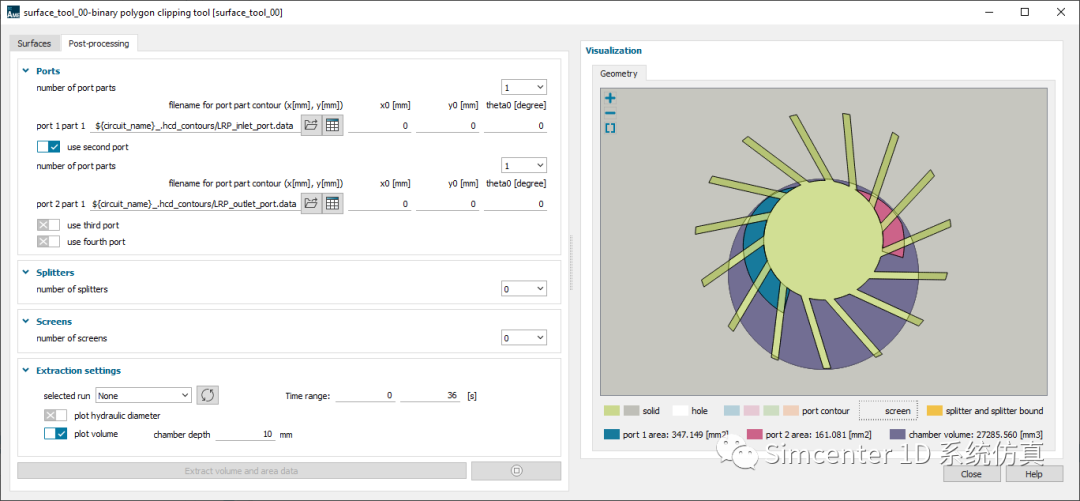

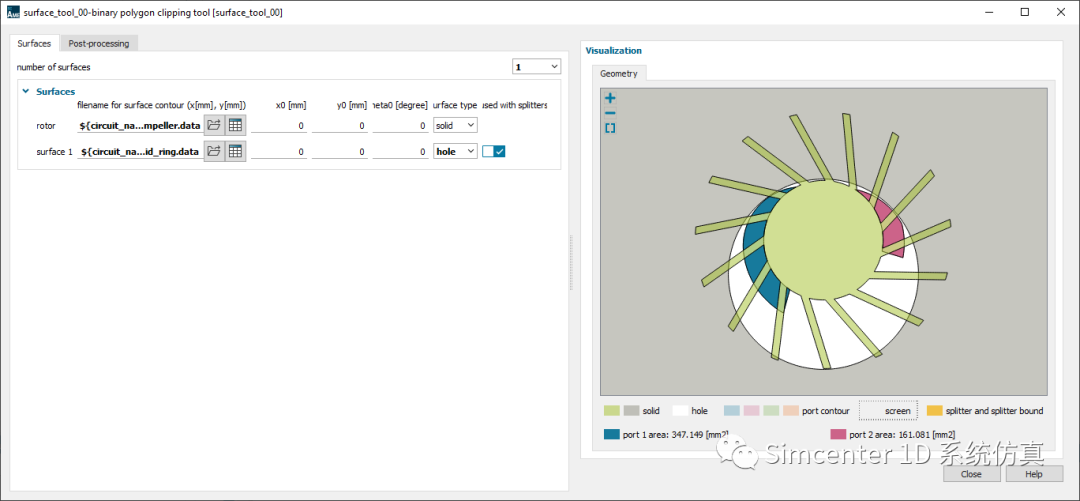

Impeller輪廓設置為solid,liquid_ring輪廓設置為hole,參考坐標系均設置0,如下圖所示:

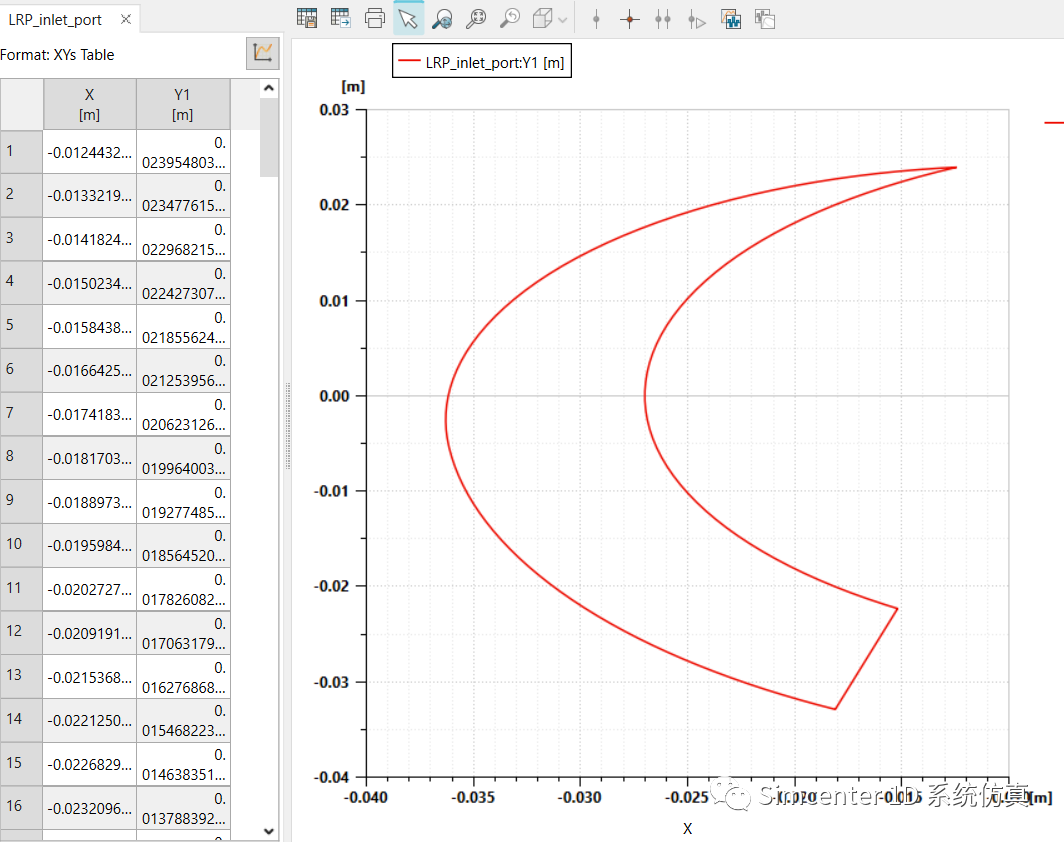

入口inlet_port輪廓如下:

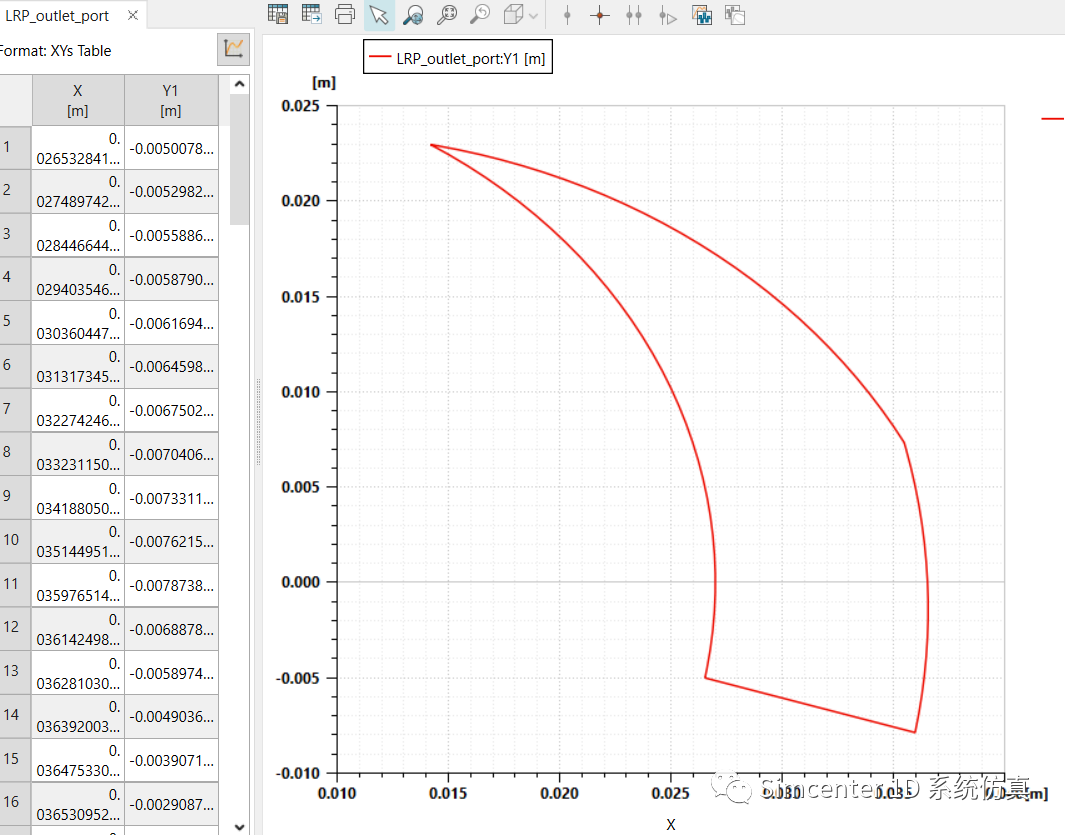

出口outlet_port輪廓如下:
參考坐標系均設置0,如下圖所示:
按照上述配置,“chamber”的體積對應于impeller和liquid
ring之間的全部可用空間。但是我們不關心總空間,而是與兩個連續impeller之間的空腔相對應的部分,該空腔由它們與liquid
ring和impeller轉子部分的交叉限定。因此,還需要進一步處理。
2.2 分離設置

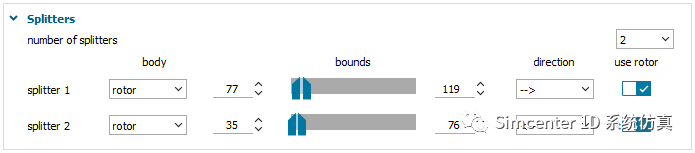

從2D輪廓的一部分到最近的其他輪廓的分離,是成對工作的,為體積和面積計算定義新的邊界,如下圖所示。

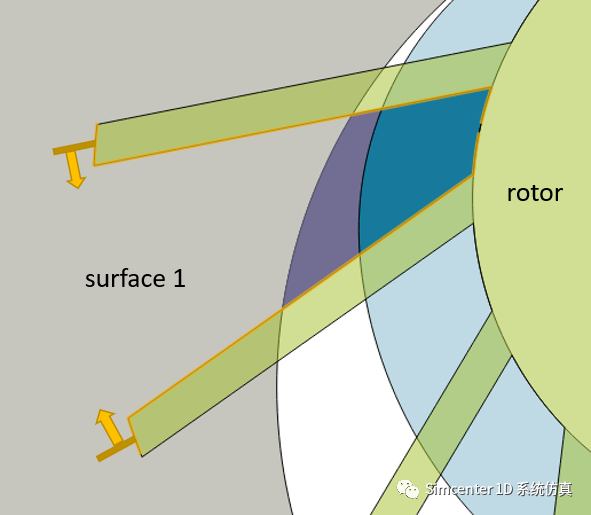

由參考體上的一系列節點和一個方向定義,如下圖所示。
2.3 隔板設置

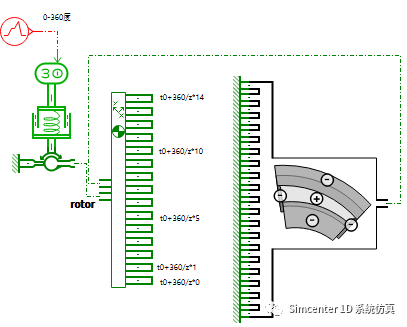

對于液環泵,由于葉輪是單件式的,因此無需定義用于關閉腔室容積的隔板,如下圖所示。
3.結果分析
將Amesim模型進行仿真計算結束后方可查看。
3.1 結果驗證
單擊“Extract volume and area data”按鈕將開始分析,計算每個位置的腔室體積及其通向端口輪廓的開口。強烈建議限制模擬中的點的數量,使其僅具有適當表示泵送循環所需的位置數量。在大多數情況下,每度兩個或四個點應具有足夠的準確性。

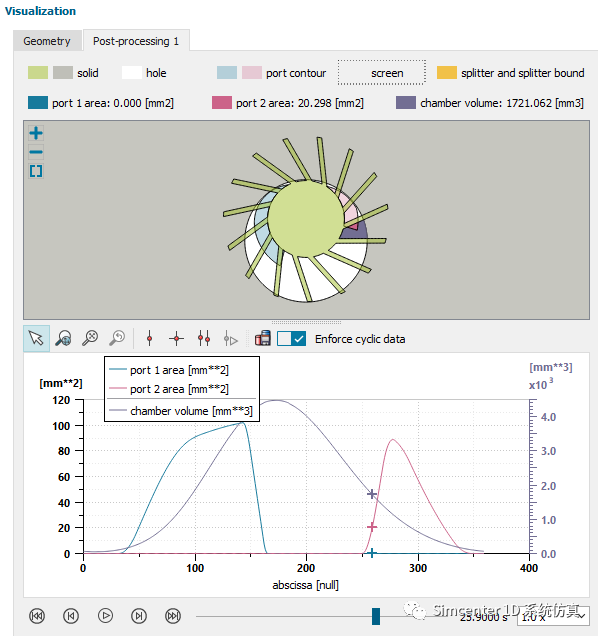

計算完成后,將創建一個新的后處理選項卡來顯示結果。并提供了動畫顯示幫助用戶驗證,入口、出口、腔室體積隨旋轉角度變化的結果。
3.2 結果驗證

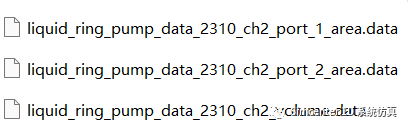

驗證通過后,繪圖數據就可以保存在單獨的文件中。
4.小結
通過該工具,快速和準確的將2D幾何輪廓設計圖,轉換為仿真計算所需的體積和面積隨旋轉角度變化的數值文件,便于下一步建模需要。
