眾所周知，從NX1926開始采用新版草圖，在創建草圖約束方面跟舊版草圖相比會有所差異。總的來說，新版草圖操作更加靈活方便，繪制草圖效率更高。如果需要熟悉新版草圖的創建方法，可以查看西門子官方視頻教材（網址：https://docs.sw.siemens.com/zh-CN/doc/209349590/PL20221117716122093.xid1849545/xid2206407），里面有詳細介紹創建、編輯新版草圖的視頻和教程。

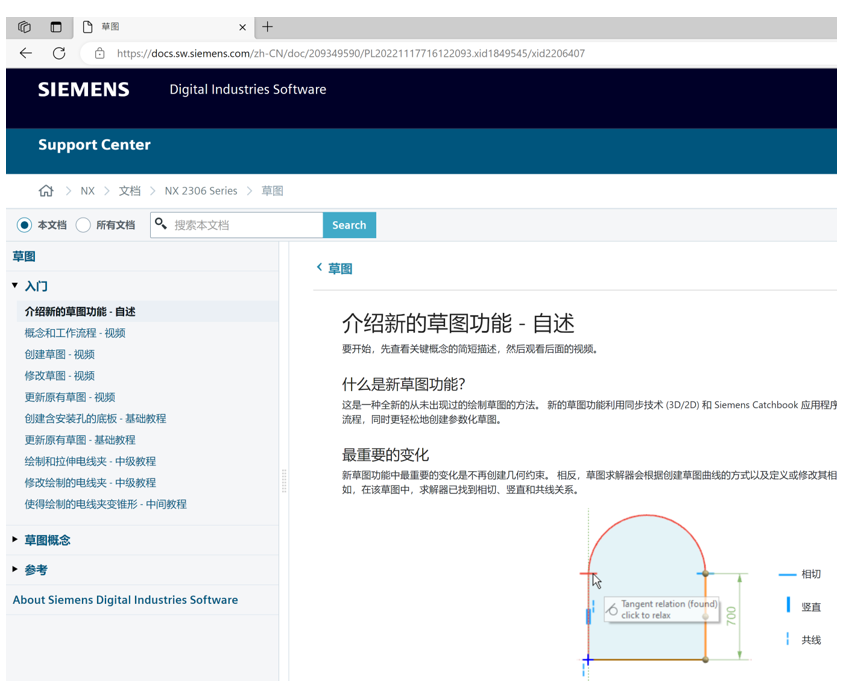

圖1 西門子新版草圖學習途徑

在NX2306中草圖功能做了以下方面的增強。

1. 1. 無需更新，即可編輯舊版草圖

在前幾個版本中，如果要編輯舊版草圖，會看到帶更新和編輯選項的編輯舊草圖對話框。在NX2306中NX將在原有環境中直接打開舊版草圖進行編輯。

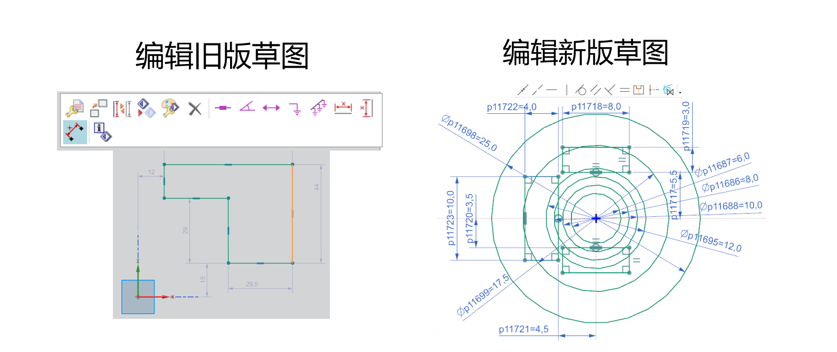

圖2編輯新舊版草圖場景

如果要更新舊版草圖，可以從NX菜單中選擇編輯→特征→更新特征。搶先體驗功能開關控制著草圖創建和更新行為。該開關開啟后，新建的草圖將使用當前求解器?？梢酝ㄟ^文件→實用工具→搶先體驗功能找到該開關，其名稱是使用新求解器和UI 繪制草圖。如果更改搶先體驗功能開關，則不再需要重新啟動 NX。在單個 NX 會話中輕松切換新草圖和原有草圖創建

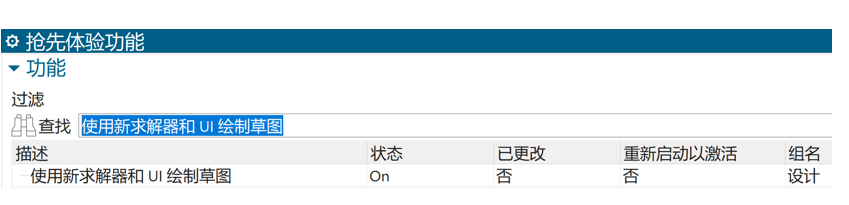

圖3搶先體驗開關

1. 2. 識別草圖沖突

通過顯示可移動按鈕將高亮顯示草圖中的沖突約束。圖4中高亮顯示與持久陣列關系及其尺寸表達式?jīng)_突的已添加線性尺寸。圖5中p8偏置尺寸與左側的直徑尺寸以及相關關系沖突。

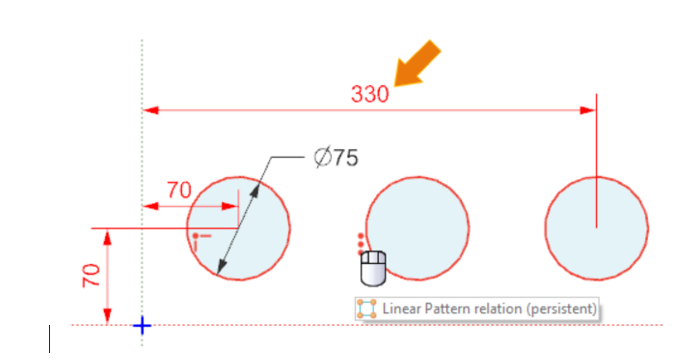

圖4 草圖沖突案例1

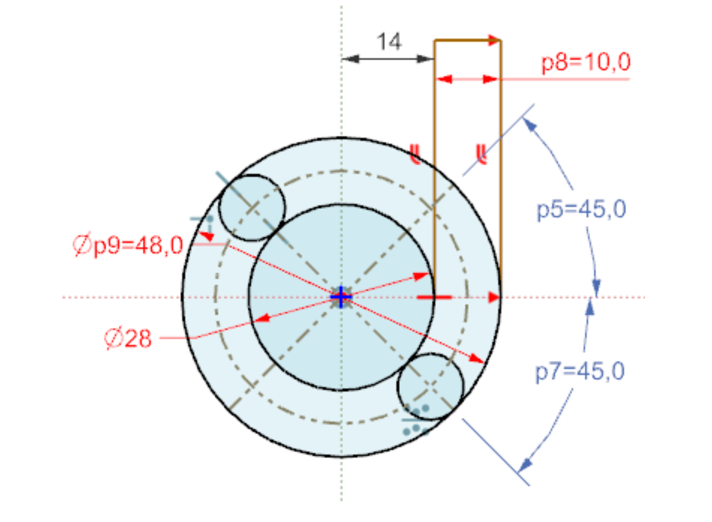

圖5 草圖沖突案例2

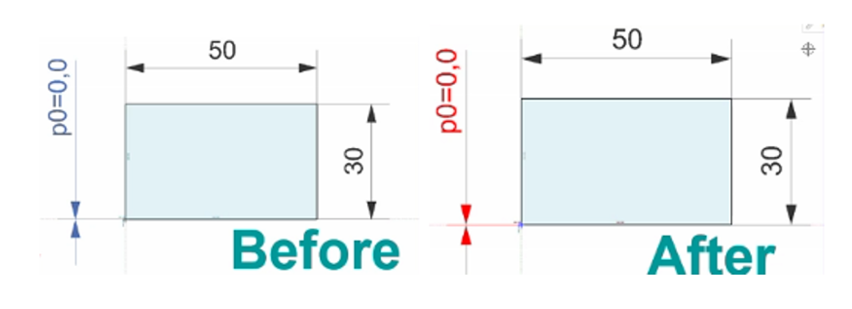

圖6 草圖沖突顯示對比

1. 3. 從中心創建矩形

關聯中心允許在從中心定義矩形時提供更多選項。

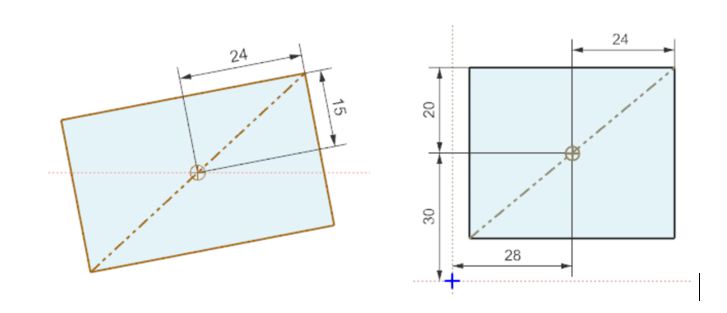

?使用中心點定位矩形和標注尺寸

圖7

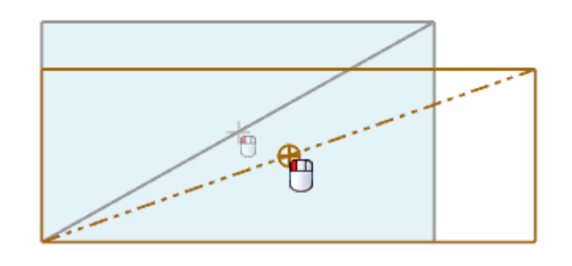

?通過拖動中心點調整矩形大小

圖8

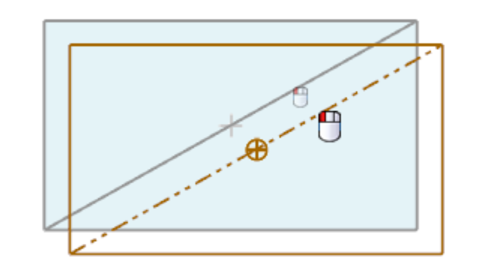

?通過拖動對角線參考線移動矩形

圖9

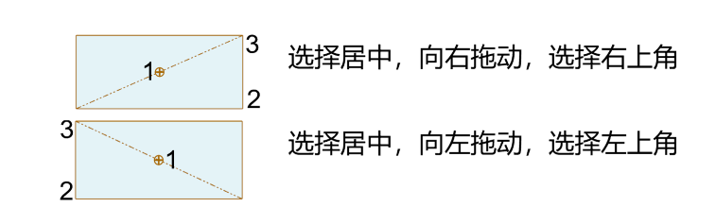

?可以通過改變拖動運動的方向來反轉對角線的方向

?第三次點擊定義矩形的“上”角

圖10

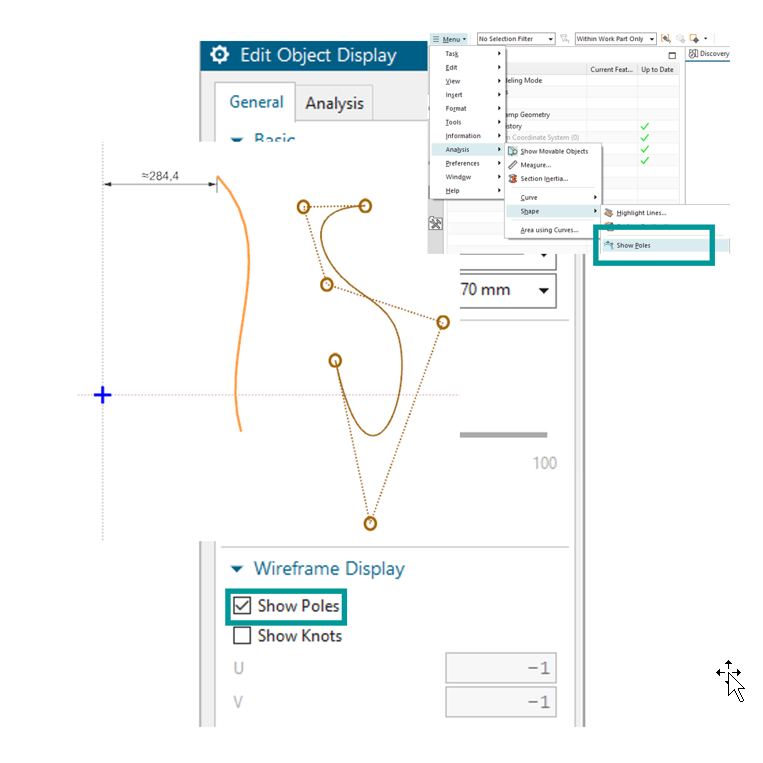

1. 4. 顯示草圖中的樣條極點

對于在草圖中創建或投影到草圖上的樣條，現在可以顯示和隱藏樣條極點。使用此選項可在需要時顯示極點，也可在不需要極點時保持簡單的顯示。顯示極點可用于樣條和使用投影曲線、相交曲線、包含和固定創建的草圖幾何體。

圖11

1. 5. 忽略關系增強

?在 NX2306 之前，必須選擇尺寸才能制定忽略關系

?NX2306允許通過選擇尺寸或曲線來使用忽略關系

?用法保持不變—選擇尺寸或曲線，然后選擇要忽略的“找到的關系”

?大大擴展了忽略關系的應用

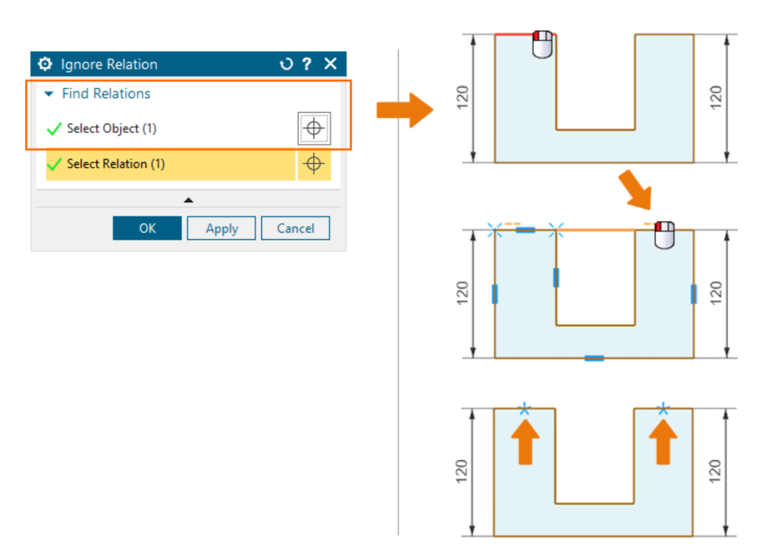

圖12 顯示從選擇曲線開始忽略關系，并忽略找到的共線關系

1. 6. 重新附著草圖

重新附著草圖增加了預覽功能，確保一次操作正確。

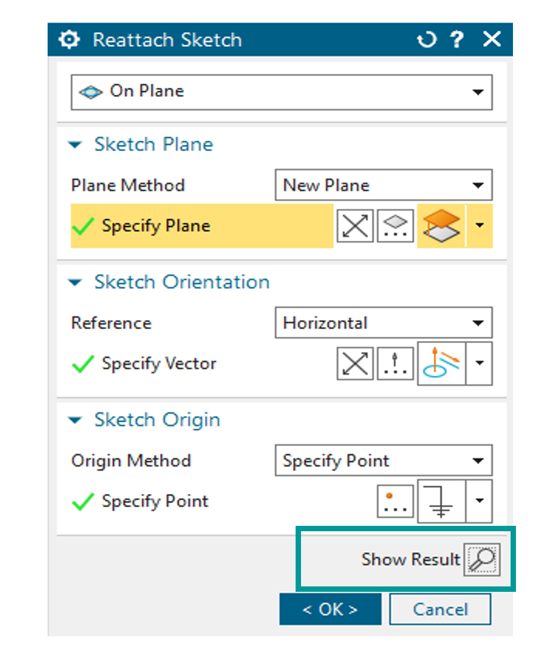

?使用“重新連接時顯示結果”對話框顯示預覽

?允許用戶在提交之前查看結果

?有助于確保正確的平面/矢量選擇

?如果不正確，則重新選擇平面、方向、原點

圖13

現在，無需進入“草圖任務”環境即可重新附著不活動草圖。重新附著不活動草圖僅適用于新草圖，但不適用于原有草圖?？蓮牟考Ш狡骰驁D形窗口中使用 MB3 選項重新附著。

圖14

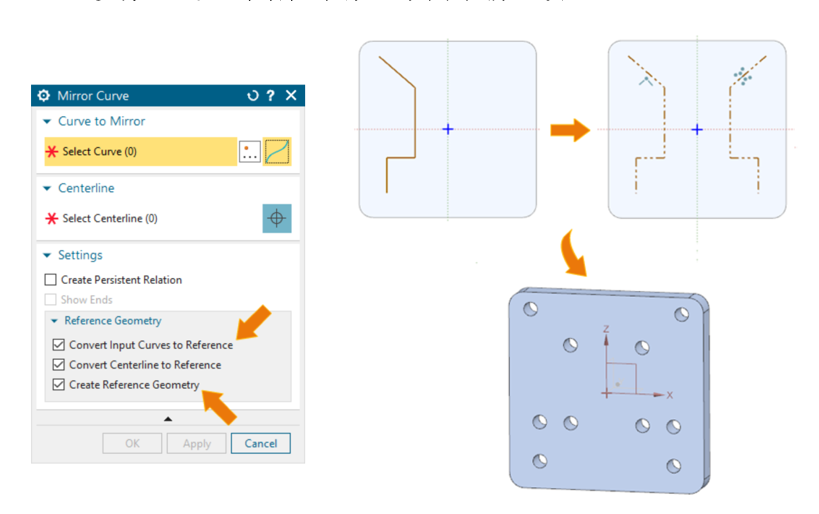

1. 7. 將鏡像曲線轉換為參考

“鏡像曲線”對話框中添加了兩個新選項。

圖15

將輸入曲線轉換為參考，輸入曲線需要屬于活動草圖。創建參考幾何圖形，根據切換設置預覽和創建曲線。設置僅在正向創建時可用，在編輯時不可用。
