車輛領域多個子系統方案涉及空壓機，比如內燃機增壓、燃料電池供氧、空氣懸架、氣制動等，Simcenter Amesim后處理工具種類繁多，涉及不少操作細節，本文給出空壓機云圖工況點的繪制方法。以燃料電池車demo“FuelCellSystemIntegration.ame“為例，在一個空白plot中加載“efficiency_compressor_dm_pr_manually_built.data”（把流量、壓比和效率放在一個XYS類型表格里），并在工具欄tool里選擇“XYZ curve(s)”，生成如下plot。

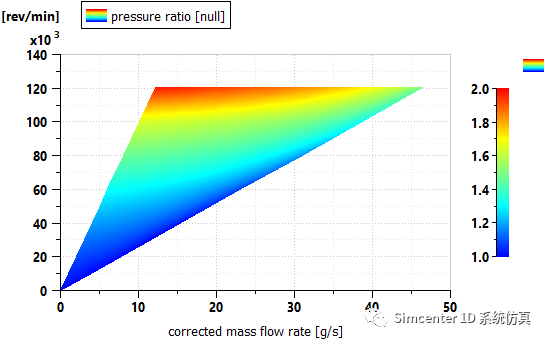

圖1 空壓機效率Map

在另一個空白plot中加載增壓比MAP“air_compressor_deb_pres.data”，并右鍵選擇“interchange axes”，生成如下plot。

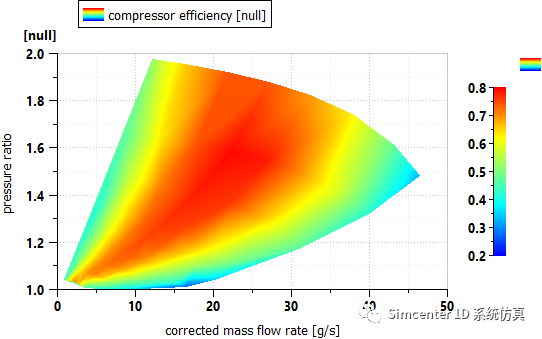

圖2 空壓機增壓比Map

修改curve參數如下，得到新的折合轉速曲線plot。

圖3 擬合曲線通過以下步驟，另繪制出工況點plot（壓比點@折合流量）。

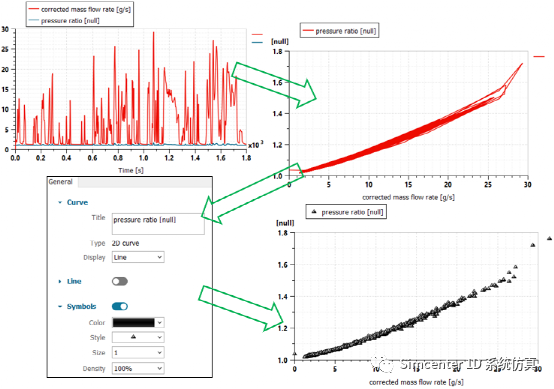

圖4 工況點生成

把圖3和圖4相繼拖曳至圖1中，便得到空壓機云圖工況點圖。

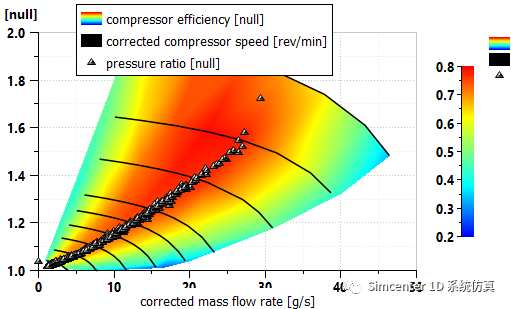

圖5 云圖工況點
