1概述

自從NX1926發布鋼結構設計專用模塊之后，很多用戶就開始使用新模塊的新方法來進行鋼結構設計。自從發布以來，鋼結構設計模塊得到了的持續改進和增強，提供了更加方便易用的功能，來支持用戶的鋼結構設計業務。

在最新發布的NX2306版本中，針對用戶提出的寶貴意見和建議也進行了比較多的改進和增強。在NX2306版本中主要增強的內容有：

·DSTV（.nc）數據格式的導出支持

·板特征

·繼承已有組件型材

·新的數據架構

2DSTV（.nc）數據格式的導出支持

DSTV 格式是由德國鋼結構協會(Deutsche Stahlbau-Verband) 定義的工業標準。DSTV（.nc）數據文件可被型鋼切割機等加工設備直接讀取并進行加工。

基于DSTV數據格式的導出使得客戶可以通過簡化CAD到CAM流程來降低鋼結構件的制造成本。

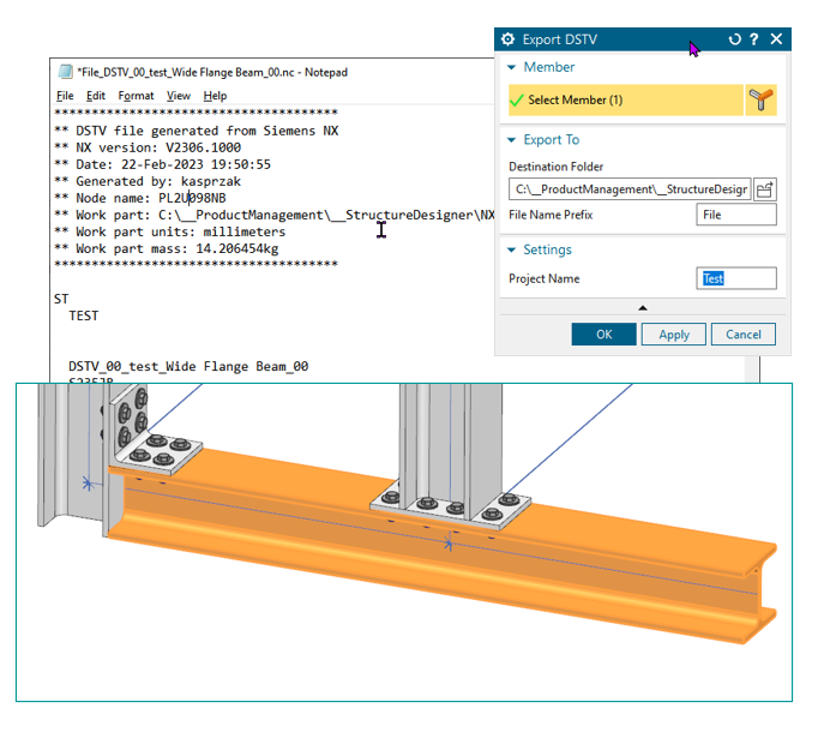

通過選取文件——導出——DSTV命令來創建鋼結構的.nc文件。DSTV數據導出可：

·全面支持形狀，尺寸，切割，更多…

·導出行業標準DSTV (.nc)文件

·豐富的注釋頭及細節定義

·導出可以支持Native模式或Teamcenter數據模式

3板特征

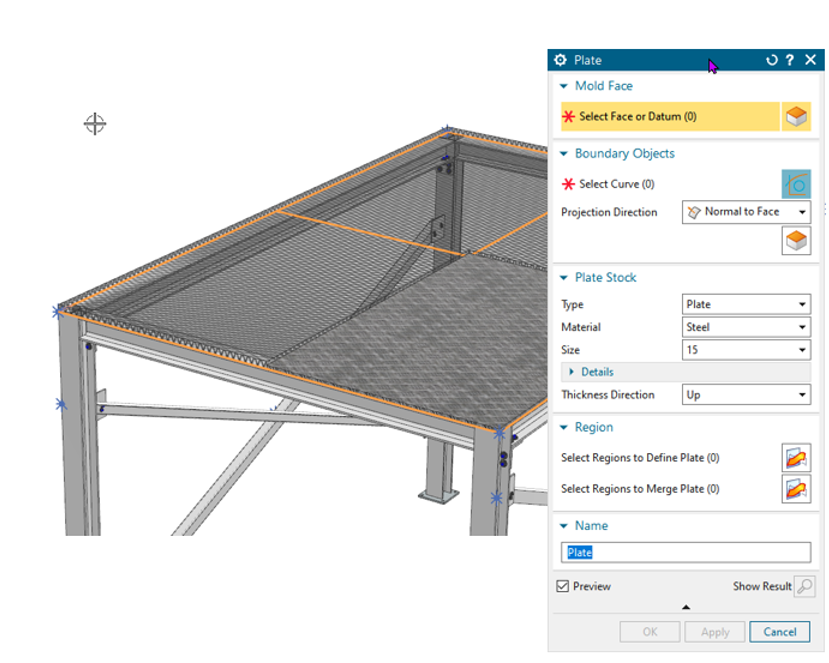

新增的板特征命令可通過使用專用的平板特征來快速創建標準平板特征。

選擇一個放置平面，選擇邊界草圖，選擇材料，設置任何想要的選項，然后即可創建一個板特征。

創建板特征時：

·需要封閉草圖

·可以在一次操作中創建單個或多個板

·相同的板塊將被合并

·支持多種板材材料:板材，踏面板，膨脹金屬，亞克力等

·支持本機或TC環境

4繼承已有組件型材

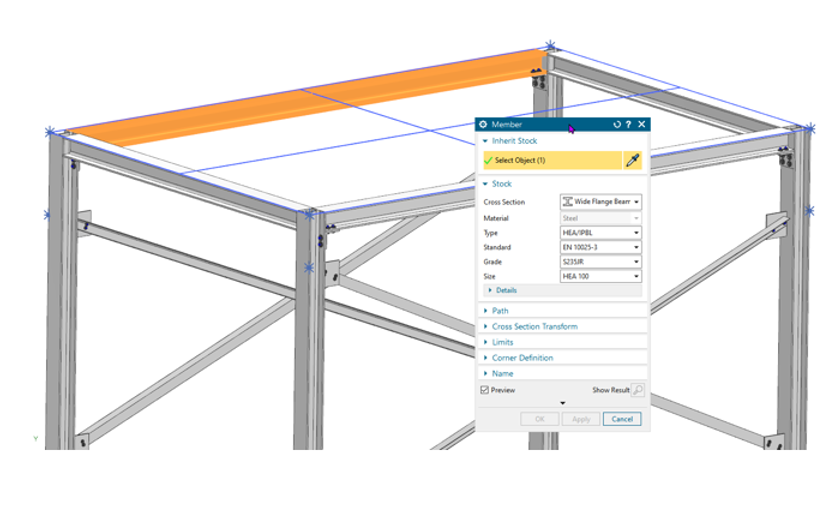

在創建新的型材時可快速繼承已創建的型材，減少了用戶在重用庫中進行選取的時間，并保證了型材的一致性。

在創建新型材時，通過選擇繼承型材，并選擇已創建的型材對象，系統會自動以選取的型材參數來創建新的型材。

5新的數據結構

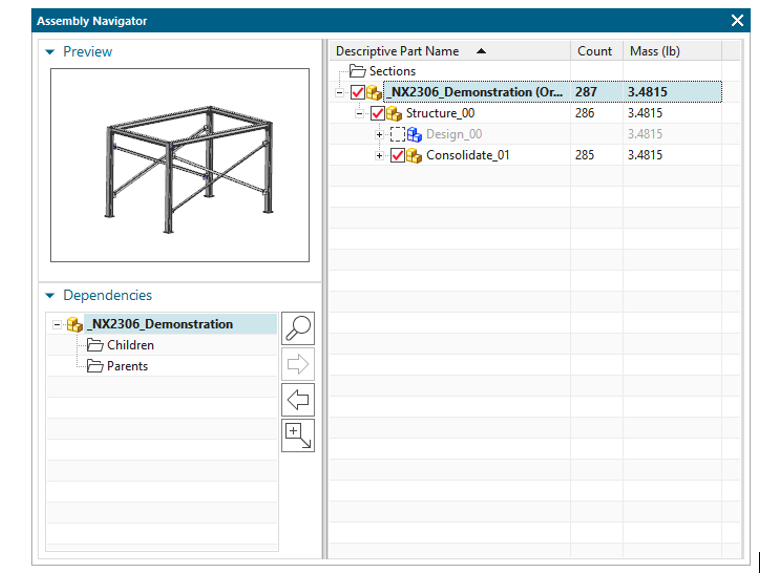

新版本在新建結構時，會在Structure下新建一個design的層級。如下圖所示：左邊為NX2212在新建結構時默認下面就一個Structure的層級，右邊為NX2306，默認在Structure下面新增了一個Design的層級。

在之前版本，通過Consolidate對結構件進行合并后，合并的結構件并沒有一個統一的存放位置，現在通常建議放置于和Design同一個層級。如下圖所示，Design和Consolidate在同一個層級。

通過更新后的裝配結構，可以允許用戶僅將制造部件包含在質量計算、零件明細表、圖紙等應用上。

通過更新后的裝配結構，設計組件現在存儲在設計子組件中，而合并的制造組件現在存儲在合并的子組件中。這樣可以：

·設計組件和合并的組件可以在同一層的子裝配下

·通過Teamcenter部署可實現引用集的自動創建

·本地用戶可以使用組件抑制來僅針對制造組件進行質量計算、零件明細表、二維圖等的創建

注意:新版本在創建鋼結構時會在structure下新建一個design的子裝配，這樣后續合并的裝配在需要的情況下可以和design放在同一層級，之前版本無design這個層級，用戶在打開或編輯結構時，新版本創建的數據是新的行為，而老版本創建的數據打開時仍保持舊的行為。
